Detail produk:
|
| Aplikasi: | Bagian pemanas, penukar panas | Spesifikasi: | Pengaturan khusus |
|---|---|---|---|
| Bahan sirip: | baja karbon, baja tahan karat, Baja Tahan Karat 304L/316LS | Warna: | Disesuaikan |
| Pengemasan: | Kemasan tabung sirip layak laut | Jenis: | Fin Tube, Tabung Penukar Panas |
| Menyoroti: | Tabung spiral sirip stainless steel,Tabung sirip sirip 3mm,tabung sirip stainless steel bersertifikat CE |
||

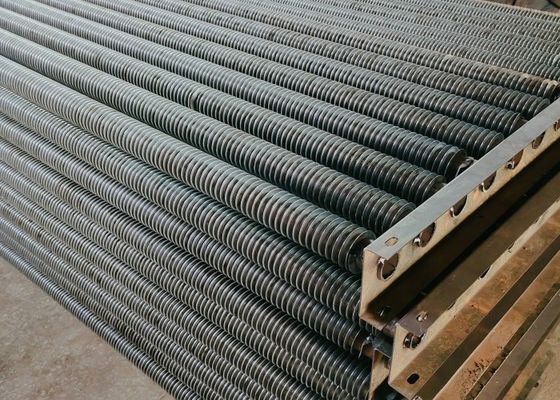

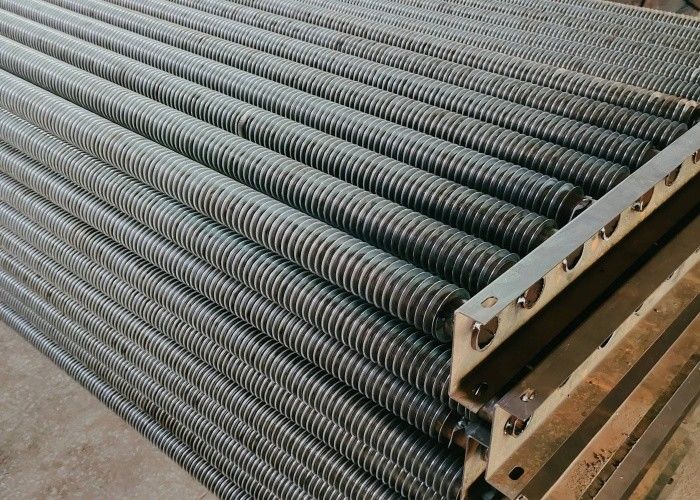

Tabung sirip sirip yang dapat disesuaikan untuk aplikasi khusus
Aplikasi:
Biaya penukar panas Fin umumnya lebih tinggi daripada penukar panas konvensional karena tingkat detail yang lebih tinggi yang diperlukan selama pembuatan.Biaya ini seringkali dapat diimbangi oleh penghematan biaya yang dihasilkan oleh transfer panas tambahan.
Penukar panas sirip umumnya digunakan di industri di mana cairan memiliki sedikit kemungkinan tercemar.Desain yang halus serta saluran tipis di penukar panas sirip membuat pembersihan sulit atau tidak mungkin.
Deskripsi produk:
Fined Tube Heat Exchangers adalah jenis desain penukar panas yang menggunakan pelat dan ruang berfin untuk mentransfer panas antara cairan.Hal ini sering dikategorikan sebagai penukar panas yang kompak untuk menekankan luas permukaan transfer panas yang relatif tinggi untuk rasio volume.
Pengantar Produk tabung sirip spiral
Keuntungan dari tabung sirip spiral:
Tabung H-fined adalah komponen pertukaran panas utama di seluruh boiler gas buang, dan tabung H-fined memiliki keuntungan berikut.
1. Tahan aus yang sangat baik
Penukar panas tabung H berdaun disusun secara linier, dan sirip H memisahkan ruang menjadi beberapa area kecil, yang memiliki efek menyamakan aliran udara,membandingkan penukar panas tabung halus dengan susunan bertahap dan penukar panas spiral sirip dan sebagainya, dalam kondisi lain yang sama, umur pakai lebih tinggi 3 ~ 4 kali.
2. Mengurangi debu
Pembentukan kotoran terjadi di sisi punggung dan sisi angin tabung. susunan terhuyung-huyung tabung mudah untuk mencuci bundel tabung, kotoran di sisi belakang kurang.Ini memiliki fungsi pembersih diri yang baik pada kecepatan angin yang tepatDi kedua sisi tabung H finned terbentuk saluran lurus, jelaga, dapat mendapatkan efek jelaga terbaik saat mengadopsi jelaga blower.
3. Mengurangi resistensi gas buang
Karena sirip H membentuk saluran lurus di kedua sisi, dan malaikat spiral sirip spiral mengarahkan arah aliran udara,siripnya rentan terhadap kotoran dan memiliki ketahanan asap yang lebih besar daripada sirip HOleh karena itu, penggunaan tabung H-finned dapat mengurangi resistensi angin, mengurangi operasi kipas angin dan biaya investasi.
Spiral fin tabung economizer adalah sejenis bagian boiler, untuk memiliki dua simetri melingkar baja untuk dilas pada tabung fluoresen untuk membentuk bentuk ins positif mirip huruf "H", yang disebut H-fin tabung.H fined tabung ekonomizer banyak digunakan dalam boiler utilitas, boiler industri, tenaga laut, seperti ekor komponen penukar panas.
Produk kami dapat dimodifikasi sesuai dengan kebutuhan pelanggan kami dan situasi. kami merancang dan memproduksi tabung H-fin yang aman,andal dan efisien.juga telah menyelesaikan sistem jaminan mutu produk yang berdiri sendiriProduksi tabung H-fin memiliki efisiensi transfer panas yang tinggi, mereka memiliki resistensi gas asap dan dirancang untuk ruang yang kecil.
| Parameter teknis | Tingkat tinggi sirip 0-16mm ((atau diameter luar sirip φ25-φ75); Jarak sirip 2,0-5,0 mm; Panjang tabung sirip 0,5 ~ 14 m. |
| Tabung pelengkap bergelombang logam tunggal | aluminium murni 1060 atau paduan aluminium 6063,6061. Diameter luar harus kurang dari 40 mm |
| Tabung penggulungan sirip logam ganda | Perlindungan berbasis tabung dari lapisan luar aluminium tabung, tahan korosi, Tabung berbasis dapat dibuat dari tabung baja karbon,di samping,tabung stainless steel dan tabung tembaga juga dapat digunakan,serta tabung paduan titanium |
| Paket | Tabung aluminium berdaun dikemas dengan baik dalam film plastik di bagian dalam dan rangka baja di bagian luar |
Spesifikasi
1Tambahkan area pertukaran panas dan mengurangi jumlah tabung, juga meningkatkan area bagian aliran asap untuk mengurangi kecepatan asap dan abrasi.
2Tabung sirip tipe H dapat dibuat menjadi tabung sirip tipe H ganda, kekakuan tinggi untuk muat baris tabung panjang.
3. H tipe fin economizer diatur dalam baris untuk membuat ruang ke dalam banyak zona kecil, rata-rata aliran udara untuk mengurangi abrasi.
4Dengan saluran lurus untuk mendapatkan efek abu-blowing terbaik.
5Struktur kompak untuk mengurangi berat dan mengurangi biaya manufaktur.
| Bahan tabung dasar | Baja tahan karat, Baja karbon, Baja paduan, Baja tembaga paduan,Aluminium,SA179 | ||
| Bahan sirip | Aluminium, paduan tembaga, baja tahan karat, baja karbon | ||
| Standar | ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 | ||
| kedalaman sirip | 0.5-3mm | ||
| OD pipa dasar. | 12.7-18mm | ||
| Pinus per inci | 8-20No (menurut permintaan pelanggan) | ||
| Persyaratan pengujian | Pengujian Properti Fisik, Analisis Komposisi Kimia, Pengujian Non-Destruktif, Pemeriksaan dan Pengujian Lainnya sesuai kebutuhan pelanggan. | ||
| Aplikasi | Air Cooler, Charge Air Chiller, Condenser, Evaporator, Fluid Cooler, Gas Cooler, Oil Cooler, Radiator, Pendinginan, Uap ke Pertukaran Panas Udara, Super Heater dll. | ||
Pengantar Produk
Bahan BaseTube:
Baja tahan karat ((SA213 304)
Dimensi:
OD:16-140mm WT:2-10mm Panjang:1-25m
Bahan sirip:
SA213-TP304H, Tembaga dan sebagainya
Jenis sirip:
KL,L,LL,H,slot spiral,low,Stud pipa-Visual,jenis
tabung sirip tembaga stainless steel tanpa jahitan
Dimensi:
Ketebalan sirip:0.5-4.0mm Tinggi sirip: 5-30mm Jarak sirip:3.5-40mm
Membuat perahu:
Pengelasan tabung baja-penonjolan gigi pada pita baja-Penggulung padat pada trip baja-Pengelasan frekuensi tinggi-Pengujian tekanan hidrostatik, pengelompokan, pengelasan-Pemeriksaan kualitas -Pembungkusan
Metode produksi: diekstrusi & bergerigi
Aplikasi:
pendingin udara, pemanas api, penukar panas, boiler laut, ekonomizer, boiler pembangkit listrik, boiler HRSG, unit pemulihan panas limbah, pemanas udara dll
Karakteristik:1.Anti korosi2.Anti keausan3.Resistensi kontak yang lebih rendah 4.Kestabilan yang lebih tinggi
Produk kami dapat dimodifikasi sesuai dengan kebutuhan pelanggan kami dan situasi. kami merancang dan memproduksi tabung H-fin yang aman,andal dan efisien.juga telah menyelesaikan sistem jaminan mutu produk yang berdiri sendiriProduksi tabung H-fin memiliki efisiensi transfer panas yang tinggi, mereka memiliki resistensi gas asap dan dirancang untuk ruang yang kecil.
| Parameter teknis | Tingkat tinggi sirip 0-16mm ((atau diameter luar sirip φ25-φ75); Jarak sirip 2,0-5,0 mm; Panjang tabung sirip 0,5 ~ 14 m. |
| Tabung pelengkap bergelombang logam tunggal | aluminium murni 1060 atau paduan aluminium 6063,6061. Diameter luar harus kurang dari 40 mm |
| Tabung penggulungan sirip logam ganda | Perlindungan berbasis tabung dari lapisan luar aluminium Tabung,tahan korosi,berbasis tabung dapat terbuat dari pipa baja karbon,selain itu,stainless tabung baja dan tabung tembaga juga dapat digunakan, serta tabung paduan titanium |
| Paket | Tabung aluminium berdaun dikemas dengan baik dalam film plastik di bagian dalam dan rangka baja di bagian luar |
Q1: Berapa lama masa garansi?
Kami memberikan garansi 18 bulan untuk semua suku cadang (tidak termasuk bagian yang rapuh).
Q2: Bagaimana kita bisa menjamin kualitas?
1 Semua mesin sangat sesuai dengan persyaratan sistem mutu ISO dan CE.
2 Setiap prosedur dibuat oleh tenaga kerja terampil profesional, diikuti oleh QC khusus
3 Semua informasi produk kami dapat diperiksa dalam sistem manajemen yang efisien.
T3: Apa yang bisa Anda beli dari kami?
Boiler Economizer, Boiler Fin tube, Boiler Air preheater, Boiler superheater, dinding membran boiler,
Headers manifold boiler dan suku cadang tekanan lainnya.
Q4: Layanan apa yang Anda berikan?
Sebelum penjualan:
Memberikan informasi produk, peramalan riset pasar, kustomisasi produk, pengolahan produk, konsultasi dan layanan lainnya untuk kenyamanan Anda.
Q5: Apakah Anda pabrik atau perusahaan perdagangan, di mana Anda berada?
Kami adalah pabrik, hanya 130km ((2 jam dengan mobil) dari Bandara Shanghai.
Kami menawarkan layanan pickup di Shanghai untuk kunjungan Anda.
